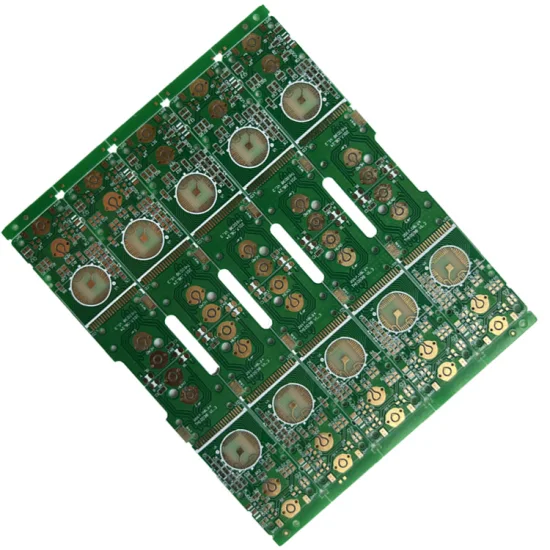

FR4 PCB Kartı Nedir?

FR4 PCB Kartı, FR4 malzemesi kullanılarak üretilen bir tür baskılı devre kartıdır. Üretim süreci, FR4'ün yalıtım çekirdek katmanı olarak kullanılmasıyla başlar. Daha sonra, her iki tarafına bakır tabakası uygulanarak bakır kaplı laminat haline getirilir (CCL). Bu kombinasyon, PCB'nin çeşitli elektronik uygulamalar için gerekli yalıtım ve iletkenlik özelliklerine sahip olmasını sağlar.

FR4 PCB Kartının Özellikleri

  • Alev Geciktirici: FR4 levhalar alev geciktiricidir, elektronik cihazlarda güvenliği artırır.
  • Elektrik Yalıtımı: Mükemmel elektrik yalıtımı sağlar, elektrik sinyallerini izole eder ve kısa devreleri önler.
  • Mekanik Dayanım: Güçlü mekanik güç ve dayanıklılık sağlar, titreşimlere ve diğer fiziksel streslere karşı dayanıklıdır.
  • Dielektrik Özellikler: Uygun dielektrik özelliklere sahiptir, yüksek frekanslı uygulamalar için önemlidir.
  • Isı Dayanıklılığı: Orta derecede sıcaklıklara dayanabilir, devre kartı bileşenlerinin çalışırken ısı ürettiği uygulamalar için uygundur.

    • FR4 PCB Kartının Sınırlamaları


    Yalıtım Stabilite Kısıtlamaları: Aşırı güce maruz kaldığında çalışma aralığı sınırlıdır.
    Yüksek Frekanslarda Empedans Kararsızlığı: Yüksek frekanslı tasarımlarda empedans kararlılığı sürdüremeyebilir.
    Sinyal Kaybı: Yüksek frekanslı uygulamalarda sinyal kaybı yaşanabilir.

    Doğru FR4 Malzeme Kalınlığının Seçilmesi

    PCB'nin kalınlığı, tasarımın işlevselliğini etkiler. Konektör uyumluluğu, bileşen gereksinimleri, alan kısıtlamaları ve tasarım esnekliği göz önünde bulundurulmalıdır.

    FR4 PCB'si: Ne Zaman Kullanılmalı ve Ne Zaman Kullanılmamalıdır?

    FR4 PCB'ler genel amaçlı uygulamalar, maliyete duyarlı projeler, orta sıcaklıktaki ortamlar ve prototipleme için uygunken, yüksek sıcaklıklı ortamlar, yüksek frekanslı tasarımlar, sert kimyasal ortamlar ve aşırı mekanik stres içeren uygulamalarda kullanılmamalıdır.
